玻璃轉子流量計是目前國內工業上用的*多的流量儀表之一，玻璃轉子流量計主要有一根自下而上擴大的錐形玻璃管和一只隨著流體介質上下移動浮動的浮子組成。當流體自下而上流動時，流體會帶動浮子上升和給浮子帶來一個浮力，當浮力和升力之和等于浮子的重量的時候，浮子就穩定的在一個固定高度上，而這個固定高度上的刻度管就正確的顯示出當前流體的流量值。
但是玻璃轉子流量計的種類多很，如果選擇錯誤了，可能會不能使用，也可能會出現流量測量誤差，更有可能因為泄漏造成損失。那么應該從哪些方面來把握玻璃轉子流量計的正確選型？
選型要點
1.測量的對象。
一種流量計一般都只使用一種介質，因為流量計的刻度標定都是按照客戶的需求量身定制，如果是用來測量水的流量計不能拿去測量氣體。所以在選型請要清楚是用來測量什么介質以及該介質的一些特點，如：壓力大小、化學性質、液體介質、氣體介質，是否具具腐蝕性，如果有則應選擇耐腐流量計。
2.流量計本身性能。
上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。
3.根據價格選用。
一般講，精度高的價格高。要根據測量目的選用儀表精度等級，對流體精度的要求以及控制等要求具體而選型。
玻璃轉子流量計**應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。 |
|
| 外形及安裝尺寸 |
|
| | 單位：mm |
|  | | 通徑DN | A | B | C | D | E | 連接 形式 | | 4 | 178 | 204 | 230 | Φ10 | 38.5×33(正面) | 軟管 | | 6 | 178 | 204 | 230 | Φ10 | 42×33(正面) | 軟管 | | 10 | 178 | 208 | 244 | Φ12 | 45×40(正面) | 軟管 | | 15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法蘭 | | 25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法蘭 | | 40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法蘭 | | 50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法蘭 | | 80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法蘭 | | 100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法蘭 | | 125 | Φ245 | Φ210 | 660 | Φ125 | 8-Φ18 | 法蘭 | | 150 | Φ280 | Φ240 | 660 | Φ150 | 8-Φ22 | 法蘭 |
| | 注：法蘭標準GB/T9119-2000 | | DN(15～50),DN(125～150) PN1.0MPa | | DN(80～100) PN0.6MPa |
|

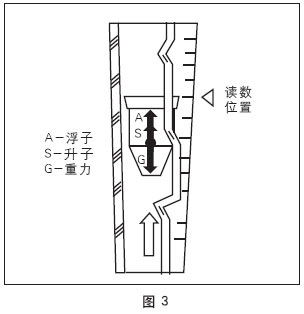

| 原理與結構 | 玻璃浮子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。

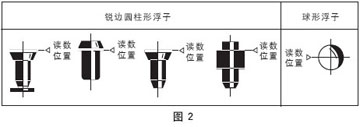

流量計中浮子讀數位置按圖2所示: |  |
|

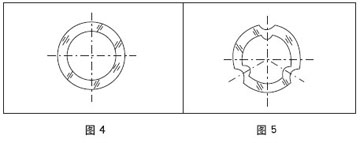

|  | | LZB/LZB-()F玻璃浮子流量計的錐管為光滑內壁管(見圖4)，通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定； LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接，配有針形流量 調節閥；通徑DN15以上流量計采用法蘭連接。 |  |
|
|
| 玻璃轉子流量計接觸測量流體的零部件材質 | | 零部件 | 型 號 | LZB-4、6、10
LZB-4F | LZJ-6、10
LZJ-6F、10F | LZB-15
25、40 | LZJ-15、25
40、50(F) | LZB-50
80、100 | LZB-80
100(F) | | 浮 子 | 1Cr18Ni9Ti
不銹鋼Φ | 瑪 瑙 | 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 | 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 | | 基 座 | HPb59-1
黃銅 | 1Cr18Ni9Ti
不銹鋼 | 鑄鐵內襯 聚丙烯塑料 | 鑄鐵內襯 氟塑料* | 鑄鐵內涂 防腐漆 | 鑄鐵內襯 氟塑料* | | 止 檔 | 聚丙烯塑料 | 氟塑料 | 聚丙烯塑料 | 氟塑料 | 鑄 鐵 | 氟塑料 | | 密封圈及墊片 | 丁腈橡膠 | 氟橡膠 | 丁腈橡膠 | 氟橡膠 | 丁腈橡膠 | 氟橡膠 | | 導 桿 |
| 1Cr18Ni9Ti
不銹鋼 |
| 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 |
| | 注：如介質是有機溶劑，訂貨時請注明。 |
|
|
| 玻璃轉子流量計型號規格及技術參數： | | 通徑 DN (mm) | 型Φ 號 | 測量范圍 | 錐管 長度 (mm) | 準確度等級 | 允許被測流體狀態 | | 水，20℃ | 空ΦΦ 氣 20℃,101325Pa | LZB/LZJ | LZB-()F
LZJ-()F | 溫度(℃) | 壓力
(MPa) | | 4 | LZB-4
LZB-4F | (1～10)L/h
(1.6～16)L/h
(2.5～25)L/h | (16～160)L/h
(25～250)L/h
(40～400)L/h | 160 | 2.5 | 4 | -20～+120 | ≤1 | | 6 | LZB-6
LZJ-6
LZJ-6F | (2.5～25)L/h
(4～40)L/h
(6～60)L/h | (40～400)L/h
(60～600)L/h
(100～1000)L/h | 2.5 | | 10 | LZB-10
LZJ-10
LZJ-10F | (6～60)L/h
(10～100)L/h
(16～160)L/h | (100～1000)L/h
(160～1600)L/h
(250～2500)L/h | | 15 | LZB-15
LZJ-15F | (16～160)L/h
(25～250)L/h
(40～400)L/h | (0.25～2.5)m3/h
(0.4～4)m3/h
(0.6～6)m3/h | 350 | ≤0.6 | | 25 | LZB-25
LZJ-25F | (40～400)L/h
(60～600)L/h
(100～1000)L/h | (1～10)m/h
(1.6～16)m3/h
(2.5～25)m3/h | | 40 | LZB-40
LZJ-40F | (0.16～1.6)m3/h
(0.25～2.5)m3/h | (4～40)m3/h
(6～60)m3/h | 430 | | 50 | LZB-50
LZJ-50F | (0.4～4)m3/h
(0.6～6)m3/h | (10～100)m3/h
(16～160)m3/h | 450 | | 80 | LZB-80
LZB-80F | (1～10)m3/h
(1.6～16)m3/h | (50～250)m3/h
(80～400)m3/h | 500 | ≤0.4 | | 100 | LZB-100
LZB-100F | (5～25)m3/h
(8～40)m3/h | (120～600)m3/h
(200～1000)m3/h |
| | 注：特殊流量可定制。 |
|
| 全不銹鋼型LZB-()B/BF LZB-()Bo/BoF | | 法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為LZB-()B。 接液材質如需選用316，則型號為LZB-()B0，需定做。 如需不銹鋼內襯PTFE，則型號為LZB-()BF(316為B0F)，需定做。 |
|
| 全四氟型(DN3～DN10) LZB-()F4 | | 基座、浮子、針閥采用聚四氟乙烯(PTFE)。支承板、螺絲等采用不銹鋼。 |
|
