防腐型金屬轉子流量計在小口徑和低流速介質流量測量中充分發揮其優勢，結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便更是它突出的特點。該產品**應用于化工以及食品制藥等行業。XT-LZ系列金屬轉子流量計有普通型和防腐蝕型，以上兩種類型均分為現場指示型和電遠傳型，儀表材料為（1Cr18Ni9Ti）、防腐型為（1Cr18Ni9Ti）內襯PTEF。如被測介質易結晶或者結凍，還可以使用帶蒸汽伴熱型金屬轉子流量計，若測量的介質中含有磁性物體，則在流量計入口處安裝磁過濾器既可，它的材質與對應的流量計相同。

主要特點
1.適用于小管徑和低流速
2.工作可靠、維護量小、壽命長
3.對于下游直管段要求不高
4.有較寬的流量范圍度10:1
5.就地型指針指示接近于線性
6.智能型金屬浮子流量計指示器帶有LCD液晶顯示，可顯示瞬時、累積流量，還可輸出脈沖、輸出報警
結構原理
1、結構
XT50系列金屬浮子流量計主要由三大部分組成
a、指示器（智能型指示器，就地指示器）
b、浮子
c、錐形測量室
2、工作原理
被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。
a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。
b、對于智能型金屬浮子流量計，由智能型金屬浮子流量計指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。
防腐型金屬轉子流量計結構組成：

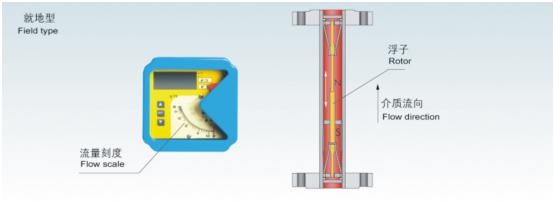

    本系列金屬轉子流量計符合中國JB/T6844-1993國家標準，主要由兩大部分組成：測量管和指示器。測量管包括錐管，導向器，止動器，浮子等部件。指示器包括磁隨動系統，指針，刻盤，線路等組件。分為就地型和智能型。對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示此時流量大小。

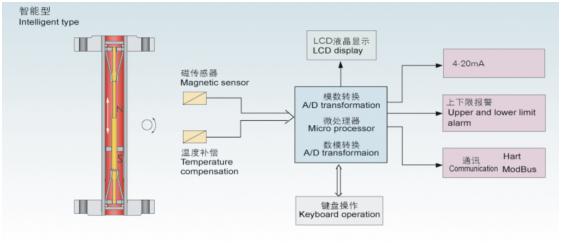

對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動。同時帶動傳感磁鋼及指針。通過磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量的大小。

主要技術參數：

1、基本型金屬轉子流量計：

（1）測量范圍：水（20℃） 2.5-150000L/h、空氣（20℃，0.1013MPa）0.07-4000Nm3/h；

（2）量程比：10：1；

（3）精度：1.5/2.5；

（4）工作壓力：≤6.4MPa；

（5）工作溫度：-40～350℃（氟塑料襯里-10～80℃）；

（6）環境溫度：-20～80℃；

（7）介質粘度：DN15≤5mPa.S、DN25～DN150≤250mPa.S；

（8）管體材質：1Cr18Ni9Ti,316L,內襯PTEF等；

（9）過程連接：法蘭，或按用戶提供；

（10）蒸汽夾套頭：法蘭：DN15/PN1.6，或按用戶提供。

2、帶遠傳金屬管轉子流量計：

（1）基本誤差：1.5%F.S；

（2）輸出信號：4 ～ 20mA；

（3）負載阻抗：350Ω；

（4）電源電壓：24V DC；

（5）環境溫度：-30 ～ 80℃；

（6）出線口：M20×1.5；

（7）防爆標志：ExibIICT4；

防腐型金屬轉子流量計流量表：
