濃硫酸液位計是本廠創新設計的新一代磁翻板液位計，產品技術**，結構合理，顯示清晰直觀，適用于石油、化工、電力、輕工及制藥等行業和部門。

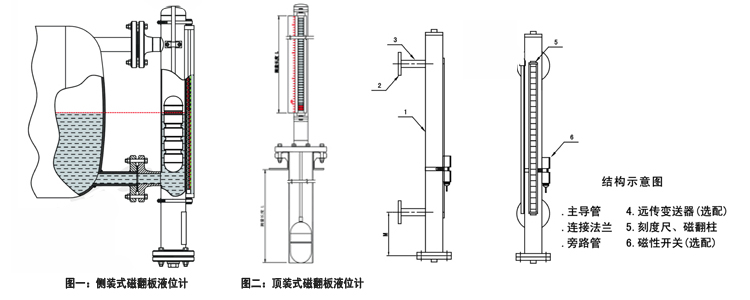

    磁翻板式液位計主要由主體部份、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。UHZ系列磁翻板液位計通過與容器相連的筒體內浮子隨液面（或界面）的上下移動，由浮子內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工容器內的液位或界位，若與遠傳變送器及上、下限報警器配套使用，就能方便地實現液位信號的遠距離傳送和自動控制。

特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力：真空~42MPa，密度*低可達0.459cm3；

   ● 工作溫度：-190~+425℃；

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；

濃硫酸液位計工作原理

      磁翻板液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低)，驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。

      每個磁翻板為雙色軸向?qū)ΨQ結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量兩種不同密度介質的界面。

濃硫酸液位計主要技術參數

測量范圍：0~6000mm（法蘭中心距）

公稱壓力：2.5;4.0MPa

公稱通徑：DN40

環境溫度：-40~80℃

工作溫度：-40~350℃

測量精度：±10mm

介質密度：液位：ρ≥0.5g/cm3

               界位：ρ1-ρ2≥0.25g/cm3

接液材質：1Cr18Ni9Ti

法蘭標準：JB82-59（液位計法蘭：平面或凸面）

伴熱夾套接頭：ZG1/2“

上、下限報警器：

輸出信號：一常開、一常閉

              （或二常開、二常閉訂貨時請注明）

環境溫度：-20~40℃

工作溫度：-40~120℃

測量精度：±10mm

工作壽命：≥105

防護等級：IP65

電源引入口：M20×1.5 (內螺紋)

遠傳部分：

測量范圍：0~6000mm

供電電壓：24V DC

輸出信號：4~20mA

環境溫度：-40~80℃

工作溫度：-40~120℃

測量精度：±10mm

關聯設備：安全柵

防護等級：IP65

電源引入口：M20×1.5(內螺紋)

適用范圍

     磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。

附加功能選項

  ●  可選配單刀單擲(SPST)、單刀雙擲(SPDT)無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

  ● 可選配二線制磁致伸縮或電容式液位傳感器,輸出4-20mADC,實現高精度、連續測量與控制;

  ● 液位計工藝接口形式選擇;

  ● 液位計頂部和底部結構形式選擇;

  ● 輸出4~20mADC可帶HART協議;

濃硫酸液位計選型參數表：
