真空夾套型磁翻板液位計作為一種**運用的液位檢測設備，**應用于食物、化工、醫藥等工作。但是因為室外罐體會因為冬季氣溫的降低致使有些罐體內的液體結冰，因為磁翻板液位計靠的是連通器的原理，一旦被檢測的罐體內的液體結冰，致使液體無法活動，那么磁翻板液位計的液位測量將無法進行，因此咱們需要對磁翻板液位計的管道進行保溫操作。
采用真空夾套隔熱保溫方式
特點：真空夾套的保溫原理與家用保溫瓶的保溫原理相同，主體管外部夾套內抽真空以隔絕熱力傳遞和對流，因此能夠在室外夜間溫度降低的時候起到一定的保溫作用，防止被檢測的液體溫度過低而凍結。它不需要任何蒸汽或冷水、熱水媒介。
缺點：為了保證真空夾套的真空狀態，需要定期檢測，對真空值上升的，需要重新抽取真空，保證真空夾套的真空度。
真空夾套型磁翻板液位計是真空夾套保溫，電伴熱/電加熱是經過纏繞在磁翻板液位計主管道上的電阻絲對管道進行加熱使管道內的液體處在冰點以上，保證罐體內的液體不會因為溫度過低而結冰，真空夾套的保溫原理和咱們家用的保溫瓶的保溫原理相同，主管道外部抽真空根絕掉熱力傳遞和對流；
因此能夠在室外夜間溫度降低的時分起到一定的保溫作用，保溫的目的也就是為了防止被檢測罐體內的溫度過低，使檢測的液體結冰而凍住。
為了保證真空夾套的真空情況，咱們需要為真空夾套守時檢測真空情況，當真空夾套磁翻板液位計經過一段時間的運用后，真空值上升就說明，真空夾套需要從頭抽取真空了，咱們這個時分在真空夾套閥門處設備一個真空泵，運用真空泵對真空夾套進行抽真空操作，保證真空夾套的密封度。
保證被檢測的液體不會因為溫度過低而凍住。然后保證液位監控的準確性。
磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。
主要技術參數：
| 安裝形式內容 | 側裝式 | 頂裝式 | |
| 安裝間距 （測量范圍） | 500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm | 500,800,1100,1400,1700, 2000,2500,3000mm | |
| 工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介質密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
| 連接法蘭 | 不銹鋼 | 法蘭 20-40（D N 20 P N 4.0） （GB9119-88） | 法蘭 200-25（D N 200 P N 2.5） （GB9119-88） |
| ABS | 法蘭 20-10（D N 20 P N 1.0） （GB9119-88） | 法蘭 200-6（D N 200 P N 0.6） （GB9119-88） | |
| 主體材料 | ABS（ 工作壓力 0.6MPa） 1Cr18Ni9T | ||
| 介質溫度 | -40 ℃ ~100 ℃ （ABS: -40 ℃ ~80 ℃ ） | ||
| 環境溫度 | -40 ℃ ~+70 ℃ | ||
| 示值誤差 | ± 10mm | ||
| 介質粘度 | ≤ 1st（10 - 4 m/s） | ||
| 上下限開關 輸出 | 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 | ||

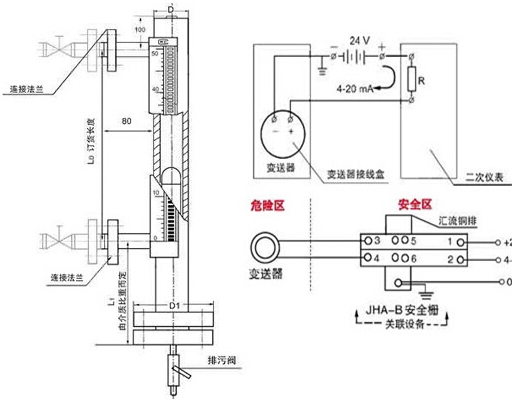

| 電遠傳連續顯示 | 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型 | ||
★ 工作原理
磁翻板液位計的測量筒與被測容器通過導管及法蘭連接是相通的,兩者中的氣相和液相是同步變化的。根據浮力和磁耦合原理,測量筒內的磁性浮子,隨被測液面的升高(降低)，驅動測量筒外部顯示器上的雙色翻板翻轉。當液面上升時,磁性浮子驅動翻板旋轉180°,顯示紅色或綠色;當液面下降時,磁性浮子驅動翻板反向旋轉180°,顯示白色。紅色帶或綠色帶的高度就是被測液面的高度,實現了測量和顯示被測液(界)面位置的目的。
每個磁翻板為雙色軸向?qū)ΨQ結構,兩個磁翻柱間的間距為10mm,分別以白色和紅色(或綠色)來指示氣相部分和液相部分,紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面,也能測量兩種不同密度介質的界面。
★ 特點
● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；
● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;
● 工作壓力：真空~42MPa，密度*低可達0.459cm3；
● 工作溫度：-190~+425℃；
● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;
● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；
● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；
● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；
★ 適用范圍
磁翻柱板液位計能**用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池反應罐、發酵罐、液氨貯罐、氨分離器、鍋爐汽包、除氧器、硫水箱、回水箱、髙低壓加熱器、凝結器、蒸發器及其他壓力容器內與304、321、316L、0Cr18N9、304或0Cr18Ni9+PTFE 00Cr17N14Mo2、1Cr18N9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。有多種安裝形式選擇,以適應不同場合環境的要求。
真空夾套型磁翻板液位計選型表：
| XT-UHZ翻柱式磁浮子液位計 | ||||||||||
| 代碼 1 2 | 安裝方式 側裝式 頂裝式 | |||||||||
| 代碼 1 2 | 主體材質 ABS 1Cr18Ni9Ti | |||||||||
| 代碼 1 2 3 4 | 公稱壓力 0.6MPa（ 僅適用于主體材質為 ABS 時 ） 1.6Mpa 2.5Mpa 4.0MPa | |||||||||
| 代碼 1 2 3 4 5 | 型式 基本型 帶上、下限開關輸出 帶電遠傳 （0~10mA 輸出 ,220V,AC） 帶電遠傳 （4~20mA 輸出 ,24V,DC） 帶本安防爆型遠傳 （4~20mA 輸出 ,24V,DC） | |||||||||
| 安裝間距 （ 測量范圍 ） | ||||||||||
| L1 | 安裝深度 （ 頂裝式 ） （0~4000mm 任選 ） | |||||||||
| 介質 密度 | g/cm3 | |||||||||
XT-UHZ 1 1 1 1 L= □ L= □ p= □ | ||||||||||
型號標記示例：
示例 1 ： XT-UHZ-1111 L=2500 ρ =0.6 側裝式 ,ABS（0.6MPa）, 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： XT-UHZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 （2.5MPa）, 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠**人員將協助您選型或為您設計制造特殊產品。
