法蘭連接式渦街流量計現場液晶表頭顯示瞬時流量、累積流量,切換顯示實時溫度、實時壓力、有溫度、壓力補償功能，在測量氣體、蒸汽時，根據實測溫度、壓力進行查表方式補償，保證流量不受溫度、壓力變化，引起汽體密度的變化而影響流量計準確性。在飽和蒸汽和過熱蒸汽轉換狀態下可自動切換。*大工作壓力：4Mpa ；*大工作溫度450℃。使用這種流量計可以大大提高計量的準確度。
法蘭連接式渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。法蘭連接式渦街流量計由于采用了智能一體化的設計理念，因此，LUGB溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。適用流量范圍和儀表口徑的確定 儀表口徑的選擇，根據流量范圍來確定。不同口徑渦街流量儀表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。
工作原理：

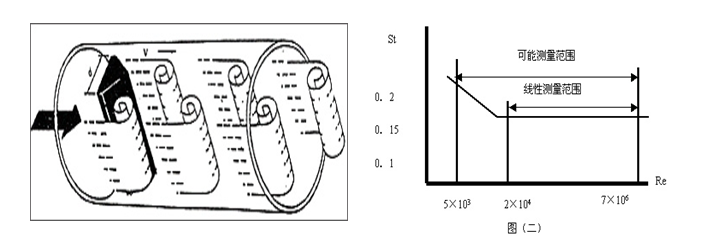

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。
在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。
 |
圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式: 式一
圖（二）在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量，式二。
式一 | 式二 |
f=St.V/〔（1-1.25d/D）d〕 | Q＝3600f/K或M=ρ3600 f/K |
式中：f－發生體一側產生的卡門旋渦頻率 | 式中：K＝儀表常數（1/m3）。 |
St－斯特羅哈爾數 | M=質量流量 |
V－流體的平均流速 | Q＝體積流量（m3/h） |
d－柱體流面寬度 | ρ=介質密度（kg/m3） |
D-管道內徑 | F=頻率Hz |
參比條件下空氣及水的流量范圍，見表（二）， 參比條件如下：
1 ．氣體： 常溫常壓空氣， t= 20℃ ， P=0.1MPa （絕壓）， ρ= 1.205 kg /m 3 ， υ=15×10 -6 m 2 /s 。
2 ．液體： 常溫水， t= 20℃ ， ρ= 998.2kg /m 3 ， υ=1.006×10 -6 m 2 /s 。
參比條件下渦街流量傳感器工況流量范圍表
| 儀表口徑 (mm) | 液體 | 氣體 | ||
| 測量范圍 (m 3 /h) | 輸出頻率范圍 (Hz) | 測量范圍 (m 3 /h) | 輸出頻率范圍 (Hz) | |
| 25 | 1.2 ～ 16 | 25 ～ 336 | 8.8 ～ 55 | 190 ～ 1140 |
| 40 | 2 ～ 40 | 10 ～ 200 | 27 ～ 205 | 140 ～ 1040 |
| 50 | 3 ～ 60 | 8 ～ 160 | 35 ～ 380 | 94 ～ 1020 |
| 80 | 6.5 ～ 130 | 4.1 ～ 82 | 86 ～ 1100 | 55 ～ 690 |
| 100 | 15 ～ 220 | 4.7 ～ 69 | 133 ～ 1700 | 42 ～ 536 |
| 150 | 30 ～ 450 | 2.8 ～ 43 | 347 ～ 4000 | 33 ～ 380 |
| 200 | 45 ～ 800 | 2 ～ 31 | 560 ～ 8000 | 22 ～ 315 |
| 250 | 65 ～ 1250 | 1.5 ～ 25 | 890 ～ 11000 | 18 ～ 221 |
| 300 | 95 ～ 2000 | 1.2 ～ 24 | 1360 ～ 18000 | 16 ～ 213 |
| (300) | 100 ～ 1500 | 5.5 ～ 87 | 1560 ～ 15600 | 85 ～ 880 |
| (400) | 180 ～ 3000 | 5.6 ～ 87 | 2750 ～ 27000 | 85 ～ 880 |
| (500) | 300 ～ 4500 | 5.6 ～ 88 | 4300 ～ 43000 | 85 ～ 880 |
| (600) | 450 ～ 6500 | 5.7 ～ 89 | 6100 ～ 61000 | 85 ～ 880 |
| (800) | 750 ～ 10000 | 5.7 ～ 88 | 11000 ～ 110000 | 85 ～ 880 |
| (1000) | 1200 ～ 1700 | 5.8 ～ 88 | 17000 ～ 170000 | 85 ～ 880 |
| >(1000) | 協議 | 協議 | ||
注：表中 (300) ～ (1000) 口徑為插入式
表 ( 三 ) 常用氣體介質的標準狀態密度（ 0℃ ，絕壓 P=0.1MPa ）
| 氣體名稱 | 密度 (kg/m 3 ) | 氣體名稱 | 密度 (kg/m 3 ) |
| 空氣 ( 干 ) | 1.2928 | 乙炔 | 1.1717 |
| 氮氣 | 1.2506 | 乙烯 | 1.2604 |
| 氧氣 | 1.4289 | 丙烯 | 1.9140 |
| 氬氣 | 1.7840 | 甲烷 | 0.7167 |
| 氖氣 | 0.9000 | 乙烷 | 1.3567 |
| 氨氣 | 0.7710 | 丙烷 | 2.0050 |
| 氫氣 | 0.08988 | 丁烷 | 2.7030 |
| 一氧化碳 | 1.97704 | 天然氣 | 0.8280 |
| 二氧化碳 | 1.3401 | 煤制氣 | 0.8020 |
法蘭連接式渦街流量計技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
渦街流量計的配置：
1、密度補償：
在測量蒸汽的質量流量時，由于其密度隨著溫度和壓力的變化而變化，所以要隨時對蒸汽進行補償，要用鉑熱電阻和壓力變送器與渦街傳感器共 同組成質量流量測量系統。無任是測量飽和蒸汽還是過熱蒸汽，如果溫度和壓力比較穩定，為降低設備成本，也可以根據工況狀態，用設定固定值的辦法補償密度。 其它介質可根據實際情況組成質量流量測量系統。
2、智能流量積算儀的選擇：
只要求顯示參數，可選擇數碼顯示或液晶顯示的智能流量積算儀；需要追溯歷史數據，帶有記憶功能，應選用智能流量結算無紙記錄儀；測量飽 和蒸汽，應選擇帶溫度自動補償密度或壓力自動補償密度的流量積算儀；測量過熱蒸汽，應選擇帶溫度和壓力同時補償密度的流量積算儀；采用遠程通訊，智能流量 積算儀應考慮帶有RS485或RS232通訊接口；要求與控制系統組成流量測量系統時，智能流量積算儀應帶4～20mA標準電流信號輸出接口；
在需要時，應配置后備電源，以便突然停電時儀表能夠正常計量。在需要時，應配置儀表箱，將智能流量積算儀放置其中，儀表箱帶鎖，使智能流量積算儀的設置參數不可隨意調整，具有防盜功能，同時，在儀表箱內裝有保護電路，起到對智能流量積算儀的保護作用。
3、 遠程監控：在需要多點計量，分布面積較大，需要實時監測時，可采用GSM/GPRS通訊網絡或無線專網遠程流量監測系統，實現對各管路流量的實時監測和管理。
法蘭連接式渦街流量計選型：
| 型 譜 | 說 明 | ||||||
| XT-LUG | 渦街流量儀表 | ||||||
| 檢測 | B | 壓電式傳感器 | |||||
| 方式 | E | 電容式傳感器 | |||||
| 連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | ||||
| 2 | 僅對滿管型 | 法蘭卡裝型 | |||||
| 3 | 僅對插入型 | 簡易插入型 | |||||
| 4 | 僅對插入型 | 球閥插入型 | |||||
| 測量介質 | 2 | 液體 | |||||
| 3 | 氣體 | ||||||
| 4 | 蒸汽 | ||||||
| 公稱通徑 | 2 | DN25 | |||||
| … | … 單位：mm | ||||||
| 30 | DN300 | ||||||
| 使用環境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 輸出信號 | 1 | 脈沖輸出 | |||||
| 2 | 4～20mA電流輸出，液晶顯示 | ||||||
| 3 | RS-485通訊 | ||||||
| 4 | 電池供電，不帶溫度、壓力補償 | ||||||
| 5 | 溫壓補償一體，4～20mA電流輸出型 | ||||||
| 6 | 溫壓補償一體，電池供電型 | ||||||
