法蘭連接式渦輪流量計是吸取了國內外流量儀表**技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，**用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
產品特點：
高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，
在貿易結算中是優先選用的流量計；
輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3～4kHz），信號分辨力強；
范圍度款，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
法蘭連接式渦輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，連續流動的液體體積流量。渦輪流量計（傳感器）適合于測量粘度低的液體流量，具有精度高、可承受的工作壓力大等特點。**用于石油化工、冶金、科研等領域，也可用于食品行業和液壓系統上。本產品執行標準：Q/TDUU02-2006 LWGY渦輪流量傳感器.
渦輪流量計工作原理：

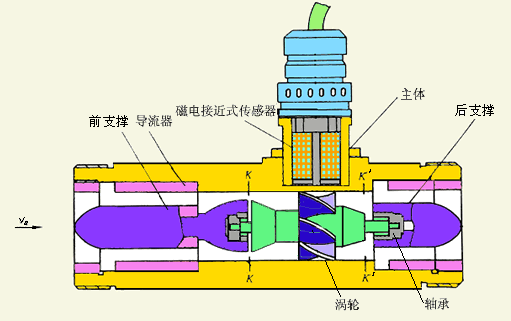

渦輪流量傳感器由主體，前支撐，渦輪，前置放大器，后支撐，導流器，軸承等組成。
前置放大器內設置有**磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。
在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”（次/L）表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N，分別除以該流量計的儀表常數K，便可求得瞬時流量q（L/s）和累積流量Q（L）。即：
q = ?/K (L /s )
Q = N/K （L）
C、主要技術參數
介質粘度范圍：≤50mPɑ·S
流體溫度范圍：-20～+100℃，高溫型-20~+150℃
環境溫度：-25～55℃
環境濕度：≤80%RH（不結露）
電源電壓：前置放大器24VDC（可拖動PLC）
LWGY/TBS型轉換器24VDC±10%或電池供電
防爆等級：EX dⅡBT4
渦輪流量計技術性能：
公稱通徑 DN（mm） | 基本誤差 ±0.2% | 基本誤差 ±0.5% | 基本誤差 ±1.0% | 公稱壓力 MPa | *大壓力損失 MPa | 連接方式 | ||||||
螺紋型 | 法蘭型 | 衛生型 | 高粘型 | |||||||||
2 | - | - | - | - | 0.01 | 0.13 | 1.6 | 1.5 | √ | |||
3 | - | - | - | - | 0.04 | 0.25 | 1.6 | 1.2 | √ | |||
4 | - | - | - | - | 0.04 | 0.25 | 6.3 | √ | ||||
6 | - | - | 0.1 | 0.6 | 0.1 | 0.6 | 6.3 16* 25* 25* 40* | 0.08 | √ | |||
10 | - | - | 0.25 | 1.2 | 0.2 | 1.2 | √ | |||||
15 | 1.2 | 4 | 0.6 | 4 | 0.4 | 4 | √ | √ | √ | |||
20 | 1.5 | 7 | 1.1 | 7 | 0.7 | 7 | √ | √ | √ | |||
25 | 2 | 10 | 1.6 | 10 | 1 | 10 | 0.04 | √ | √ | √ | √ | |
32 | 3.2 | 16 | 2.5 | 16 | 1.6 | 16 | 2.5 | √ | √ | √ | √ | |
40 | 4 | 20 | 3 | 20 | 2.5 | 25 | √ | √ | √ | √ | ||
50 | 8 | 40 | 4 | 40 | 4 | 40 | √ | √ | √ | |||
65 | 12 | 60 | 6 | 60 | 6 | 60 | √ | √ | √ | |||
80 | 20 | 100 | 10 | 100 | 10 | 100 | √ | √ | √ | |||
100 | 25 | 160 | 20 | 160 | 16 | 160 | 1.6 2.5 | √ | √ | √ | ||
150 | 50 | 300 | 40 | 300 | 40 | 400 | √ | |||||
200 | 120 | 600 | 100 | 600 | 80 | 800 | 1.6 | √ | ||||
250 | 200 | 1000 | 160 | 1000 | 120 | 1200 | √ | |||||
300 | - | - | 250 | 1600 | 180 | 1800 | √ | |||||
注：加“*”為特殊訂貨，介質粘度范圍≤10MPa.s，液體溫度：20-120℃
渦輪流量計類型：
A 現場顯示型
本智能流量計是采用**單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B 脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
C 4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D 分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接. 繼電器輸出可實現上下限報警、批量控制、定量控制等。
法蘭連接式渦輪流量計流量范圍表：
| 儀表口徑 | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規耐受壓力（MPa） | 特制耐壓等級（MPa）（法蘭連接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
| DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
法蘭連接式渦輪流量計型號和規格代號表：
型號 | 規格代號 | 說明 | ||
XT-LW | 渦輪流量儀表 | |||
G | 傳感器 | |||
Q | 氣體 | |||
Y | 液體 | |||
公稱通徑 | -2 | 2mm(管螺紋G3/8″) | ||
-4 | 4mm(管螺紋G1/2″) | |||
-6 | 6mm(管螺紋G1/2″) | |||
-10 | 10mm(管螺紋G1/2″) | |||
-15 | 15mm(法蘭型或者管螺紋連接G1″) | |||
-25 -32 | 25mm(法蘭型或者管螺紋連接G11/4″) 32mm（法蘭型或者管螺紋連接） | |||
-40 | 40mm(法蘭型或者管螺紋連接) | |||
-50 -65 | 50mm(法蘭型) 65mm（法蘭型） | |||
-80 | 80mm(法蘭型) | |||
-100 -125 | 100mm(法蘭型) 125mm(法蘭型) | |||
-150 | 150mm(法蘭型) | |||
-200 | 200mm(法蘭型或者插入式) | |||
-250 | 250mm(法蘭型或者插入式) | |||
-300 | 300mm(法蘭型或者插入式) | |||
精度等級 | A | 精度1％ | ||
B | 精度0.5％ | |||
C | 精度0.2％ | |||
信號輸出 | M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
J | 配套流量積算儀分體顯示 | |||
S | 配套流量積算儀分體顯示并輸出4~20mA | |||
I | 4~20mA電流輸出 | |||
T | 一體化液晶顯示（鋰電池供電） | |||
P | 脈沖輸出 | |||
公稱壓力 | C1 | PN1.6MPa | ||
C2 | PN2.5MPa | |||
C3 | PN4.0MPa | |||
C4 | PN6.3MPa | |||
C5 | PN16MPa | |||
C6 | PN25MPa | |||
C7 | PN40MPa | |||
防爆要求 | /NE | 不防爆 | ||
/EX | 防爆等級dⅡBT4 | |||
溫度要求 | /NE | 常溫 | ||
/HE | 120℃≥高溫≥150℃ | |||
其它要求 | /□ | 在訂貨時注明 | ||
使用：
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
◆ 配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
